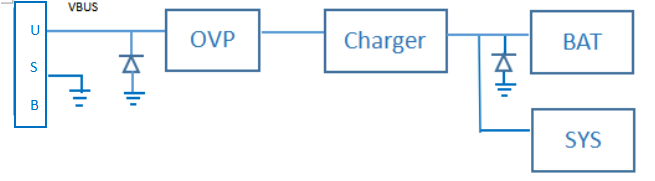

一、常規充電：

充電端口的保護主要有TVS，OVP等：

（1）充電口TVS：ES12P4N3，ES15P4N3，ES24P4N3，ES26P4N3，ES30P4N3等

（2）電池端TVS：ES45DPX，ES4850DFHX等

（3）OVP： ET9552：低內阻30mΩ，快速過壓關斷50ns，內置100V浪涌管。

            ET9650M1：低內阻15mΩ，快速過壓關斷50ns，內置100V浪涌管。

            ET9640：超低內阻8mΩ，快速過壓關斷80ns，內置100V浪涌管。

（4）Charger：ET9513，ET9515，ET9562等

一、Typec端口的保護：

由CC，SBU端口靠近VBUS，因此需要保護，防止高壓損壞，同時部分應用需要切換信號，常用的器件如下：

（1）CC，SBU的TVS：ES6V3DFX ，ES12DFX，ES15DFX，ES18DFX等。

（2）D+，D-的TVS：ES05DUCFM等，由于需要傳輸高速信號，因此Cj在1pF以下。

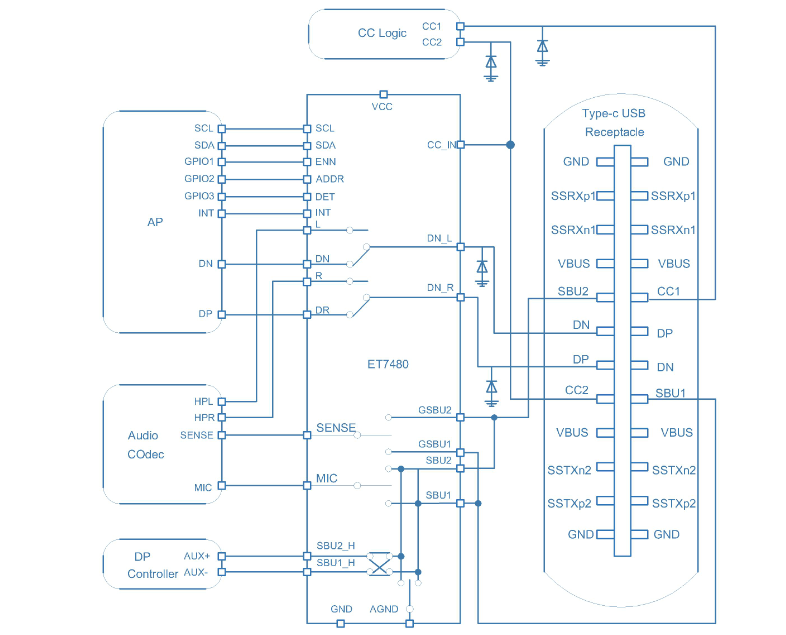

（3）ET7480：

                        Typec-USB端口可以耐壓20V

                        具有過壓保護功能

                        集成USB2.0，帶寬高達750MHz

音頻切換，耳機類型自動檢測等功能。

一、無線充的應用：

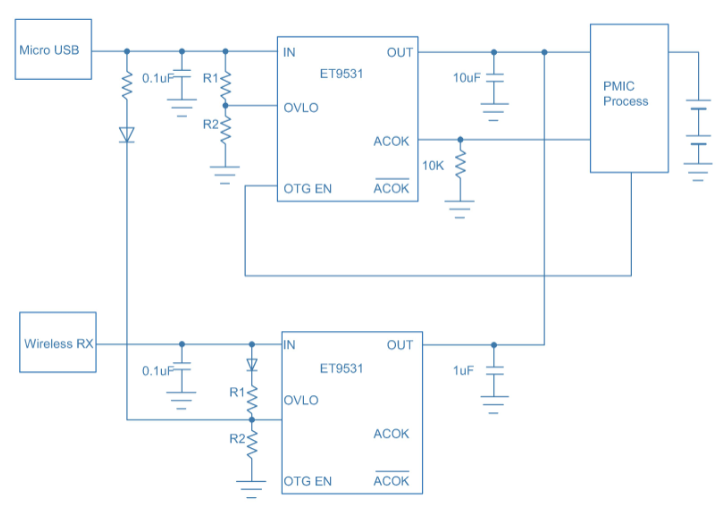

（1）ET9531：

    輸入與輸出耐壓28V。

    關閉狀態下防倒灌功能。

    OTG控制

    過壓點可調，狀態指示腳

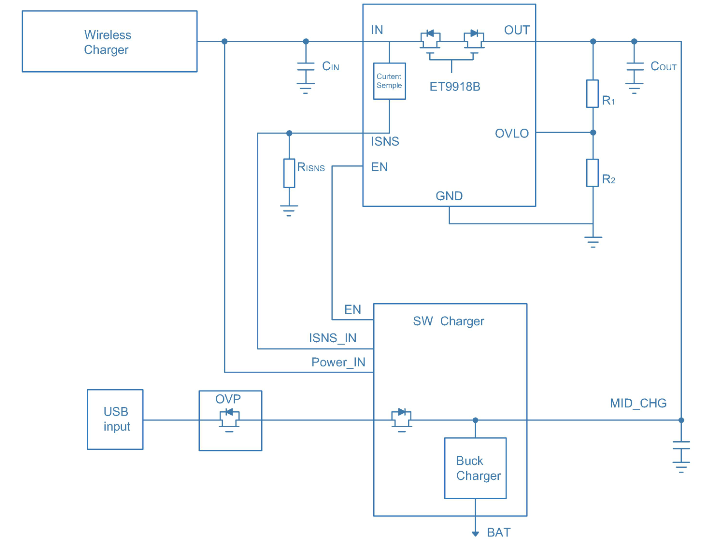

（1）ET9918B：

    具有輸出過壓保護功能，過壓點可調，快速過壓關斷

    電流檢測功能

    低內阻23mΩ

    防倒灌功能

    應用在RX路徑上。

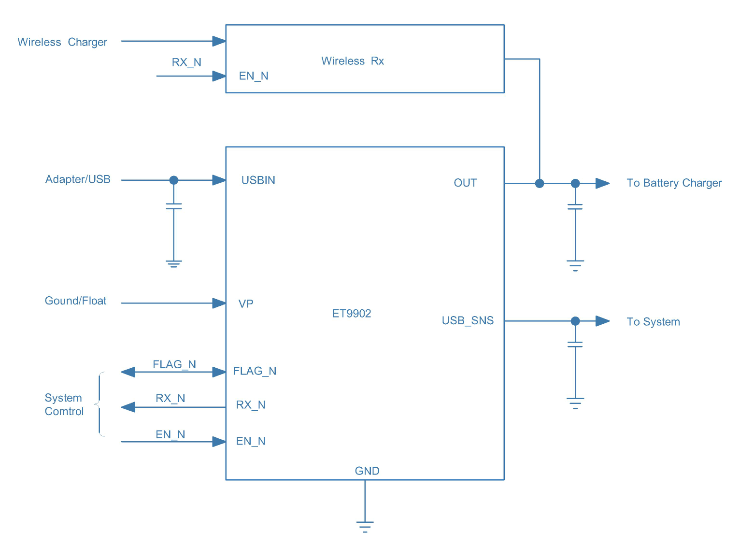

（1）ET9902：

    內置100V浪涌管

    支持OTG功能以及防倒灌

    低內阻23mΩ

    快速過壓關斷響應

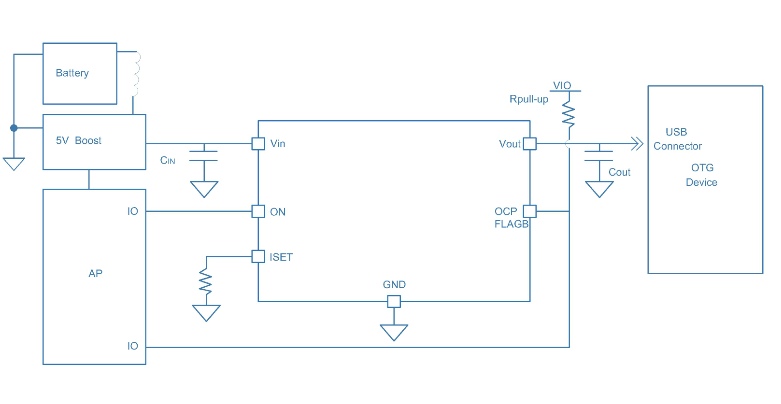

四、OTG應用：

ET2095：

    輸出耐壓28V

    具有輸出過壓功能

    限流保護功能，限流點可調。

    電流錯誤狀態指示腳
